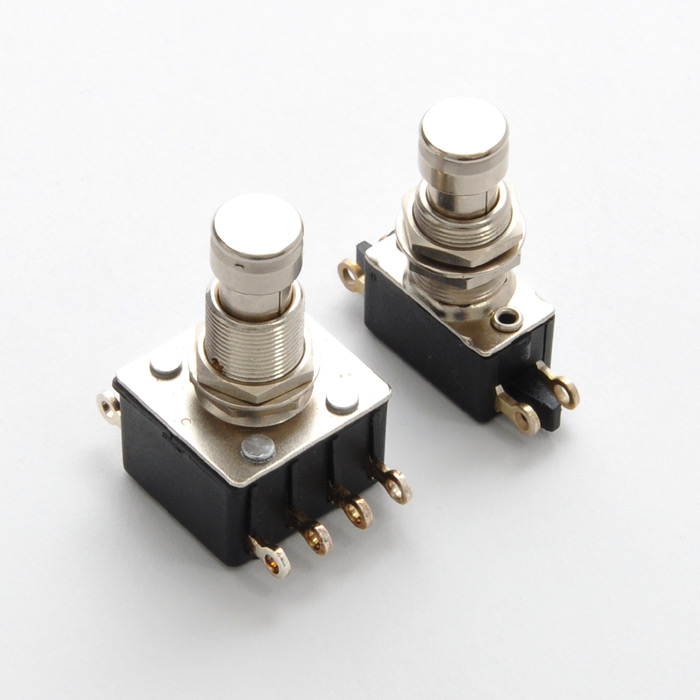

❯ Hersteller- und Sicherheitshinweise Die Bezeichnung 1 x um bzw. 2 x um ist zwar genaugenommen für unsere Fußschalter nicht ganz korrekt, trifft aber den Nagel trotzdem auf den Kopf. FX063, 1 x um: In Schalterstellung eins sind die Pole 1 und 2 gebrückt. 3 und 4 sind offen. In Schalterstellung zwei sind 1 und 2 offen und 3 und 4 gebrückt. Wenn man also jeweils einen von diesen Doppelanschlüssen mit dem gegenüberliegenden verbindet, hat man einen Umschalter mit einem gemeinsamen Eingang und zwei getrennten Ausgängen. FX064, 2 x um: In Schalterstellung eins sind die Pole 1 und 2 sowie 3 und 4 verbunden. 5 und 6 sowie 7 und 8 sind offen. In Schalterstellung zwei sind 1 und 2 sowie 3 und 4 offen. 5 und 6 sowie 7 und 8 sind gebrückt.
Elektrische Daten Leiterwiderstand: < 80 Ohm / km Kapazität Leiter / Schirm: < 70 pF / m Isolationswiderstand: 1 GOhm x km Konstruktion / Innenaufbau Querschnitt: 0,22 mm² Cu-Drähte pro Leiter: 28 x 0,10 mm Cu-blank Leiterisolation: PE Abschirmung: Umseilung aus blanken Cu-Drähten 95 % + Schirmung aus Leitendem Kunststoff Mechanische Daten Außenmantel: Gummiartige PVC-Mischung, matt Gesamtdurchmesser: 7,2 mm Minimaler Biegeradius: bei Festverlegung 5 x Außendurchmesser Minimaler Biegeradius: im Mobilbetrieb 10 x Außendurchmesser Temperaturbereich: - 25 ° / + 70 ° Gewicht: 80 g / m ❯ Hersteller und Sicherheitshinweise
❯ Hersteller und Sicherheitshinweise
Ausgestattet mit dem MagTraB-Schaltkonzept:Alle Fußschalter sind als Taster ausgeführt. Im Tasterkopf ist ein Magnet eingearbeitet, dessen jeweilige Position von einem Sensor im Inneren des Gerätes erfasst wird. Wird der Taster nun bewegt, z.B. wenn er nach unten gedrückt wird, verändert sich natürlich auch die Position des Magneten. Diese Änderung misst der Sensor kontaktlos und gibt sie über einen Mikrocontroller an ein goldkontaktiertes Relais weiter, das dann ohne jegliche Zeitverzögerung den eigentlichen Schaltvorgang durchführt.Die Vorteile der MagTraB-Technologie: MagTraB Taster sind so gut wie unzerstörbar! Sie liefern im Vergleich zu üblichen Fußschaltern eine nahezu unendliche Anzahl Schaltzyklen - viele, viele Millionen!! Kein störendes, mechanisches Schalterknacken! Vielmehr schaltet man mit den MagTraB-Tastern nahezu lautlos und mit einem sehr geschmeidigen Soft-touch-Schaltgefühl! Soll das Gerät beim Einschalten sofort „on" sein oder im „bypass"?Programmiere einfach um:Schritt 1: Ziehe die Stromversorgung ab.Schritt 2: Drücke und halte „MagTraB".Schritt 3: Stecke die Stromversorgung wieder ein.Schritt 4: Loslassen des „MagTraB" Schalters.FERTIG! Beim nächsten Mal startet dein Pedal in dem anderen Zustand. Technische Daten: True Bypass mit einzigartiger MagTraB-Schaltertechnolgie Handselektierte NOS Transistoren für eine besonders homogene Modulationskurve Volume-Regler steuert die Gesamtlautstärke des Pedals. Kann sogar boosten! Speed-Regler steuert die Geschwindigkeit der Modulation Depth-Regler bestimmt die Tiefe der Modulation Kippschalter für Phaser oder Vibrato (Kill dry) Modus Permanent pulsierende LED zeigt die Modulationsgeschwindigkeit an Eingangsimpedanz: 1.0M Ohm Ausgangsimpedanz: 100 Ohm Der Stromverbrauch beträgt 40 mA 9V Stromversorgung über externes Netzteil,erforderliche Polung: "Plus" außen, "Minus" innen (Netzteil ist nicht im Lieferumfang enthalten). Abmessungen (LxBxH): 115mm x 70mm x 48mm Gewicht: 240g Handmade in Germany ❯ Hersteller und Sicherheitshinweise
❯ Hersteller und Sicherheitshinweise Ausgestattet mit dem MagTraB-Schaltkonzept:Alle Fußschalter sind als Taster ausgeführt. Im Tasterkopf ist ein Magnet eingearbeitet, dessen jeweilige Position von einem Sensor im Inneren des Gerätes erfasst wird. Wird der Taster nun bewegt, z.B. wenn er nach unten gedrückt wird, verändert sich natürlich auch die Position des Magneten. Diese Änderung misst der Sensor kontaktlos und gibt sie über einen Mikrocontroller an ein goldkontaktiertes Relais weiter, das dann ohne jegliche Zeitverzögerung den eigentlichen Schaltvorgang durchführt.Die Vorteile der MagTraB-Technologie: MagTraB Taster sind so gut wie unzerstörbar! Sie liefern im Vergleich zu üblichen Fußschaltern eine nahezu unendliche Anzahl Schaltzyklen - viele, viele Millionen!! Kein störendes, mechanisches Schalterknacken! Vielmehr schaltet man mit den MagTraB-Tastern nahezu lautlos und mit einem sehr geschmeidigen Soft-touch-Schaltgefühl! Soll das Gerät beim Einschalten sofort „on" sein oder im „bypass"?Programmiere einfach um:Schritt 1: Ziehe die Stromversorgung ab.Schritt 2: Drücke und halte „MagTraB".Schritt 3: Stecke die Stromversorgung wieder ein.Schritt 4: Loslassen des „MagTraB" Schalters.FERTIG! Beim nächsten Mal startet dein Pedal in dem anderen Zustand. Weitere Features: Mit einem internen Schalter kann zwischen einem True Bypass Modus oder einer permanent aktiver Buffer-Schaltung ausgewählt werden. Eine LED zeigt den aktivierten Buffer-Modus als "Buffered Output On" an. Ein aktiver 3-Band Equalizer liefert mit jeweils +/-15dB einen weiten Einstellbereich und erlaubt eine präzise und musikalische Anpassung der Tiefen, Mitten und Höhen. Die einzelnen Frequenzbänder beeinflussen sich nicht gegenseitig und schließen sich musikalisch aneinander an. Das Volumen ist von -8dB bis +16dB in einem weiten und vor allem praxistauglichen Bereich einstellbar. Neu entwickeltes und sehr rauscharmes Schaltungsdesign. Besondere Zuverlässigkeit und Wartungsfreundlichkeit durch sorgfältige freie Verdrahtung von Buchsen und Fußschalter. Robuste „on/off"-Schaltung, eine orange LED zeigt den Status an. Eingangsimpedanz: 2.2 MOhm. Ausgangsimpedanz: 100 Ohm. Der Stromverbrauch beträgt 20 mA. 9-18V Stromversorgung über externes Netzteil, erforderliche Polung: "Plus" Außen, "Minus" Innen (Netzteil ist nicht im Lieferumfang enthalten). Abmessungen (LxBxH): 112mm x 70mm x 48mm Gewicht: 235g
Ausgestattet mit dem MagTraB-Schaltkonzept:Alle Fußschalter sind als Taster ausgeführt. Im Tasterkopf ist ein Magnet eingearbeitet, dessen jeweilige Position von einem Sensor im Inneren des Gerätes erfasst wird. Wird der Taster nun bewegt, z.B. wenn er nach unten gedrückt wird, verändert sich natürlich auch die Position des Magneten. Diese Änderung misst der Sensor kontaktlos und gibt sie über einen Mikrocontroller an ein goldkontaktiertes Relais weiter, das dann ohne jegliche Zeitverzögerung den eigentlichen Schaltvorgang durchführt.Die Vorteile der MagTraB-Technologie: MagTraB Taster sind so gut wie unzerstörbar! Sie liefern im Vergleich zu üblichen Fußschaltern eine nahezu unendliche Anzahl Schaltzyklen - viele, viele Millionen!! Kein störendes, mechanisches Schalterknacken! Vielmehr schaltet man mit den MagTraB-Tastern nahezu lautlos und mit einem sehr geschmeidigen Soft-touch-Schaltgefühl! Soll das Gerät beim Einschalten sofort „on" sein oder im „bypass"?Programmiere einfach um:Schritt 1: Ziehe die Stromversorgung ab.Schritt 2: Drücke und halte „MagTraB".Schritt 3: Stecke die Stromversorgung wieder ein.Schritt 4: Loslassen des „MagTraB" Schalters.FERTIG! Beim nächsten Mal startet dein Pedal in dem anderen Zustand. Weitere Features: Einzigartige MagTraB Schalter-Technologie Von Grund auf neu entwickelte Overdrive/Distortion-Schaltung, die eine mit 250 Volt betriebene ECC83/12AX7-Röhre beinhaltet. Die erforderliche Hochspannung wird im Inneren des Pedals aus der Standard-9V-Stromversorgung selbst erzeugt. Intuitive Drive- und Volume-Regelung Aktiver 3-Band-Equalizer, der einen Boost/Cut-Bereich von +/-12dB bietet Eingangsimpedanz: 1.0M Ohm, Ausgangsimpedanz: 100 Ohm Stromaufnahme: 500 mA Abmessungen: 120mm x 100mm x 48mm, Gewicht: 375g Handmade in Germany ❯ Hersteller und Sicherheitshinweise
