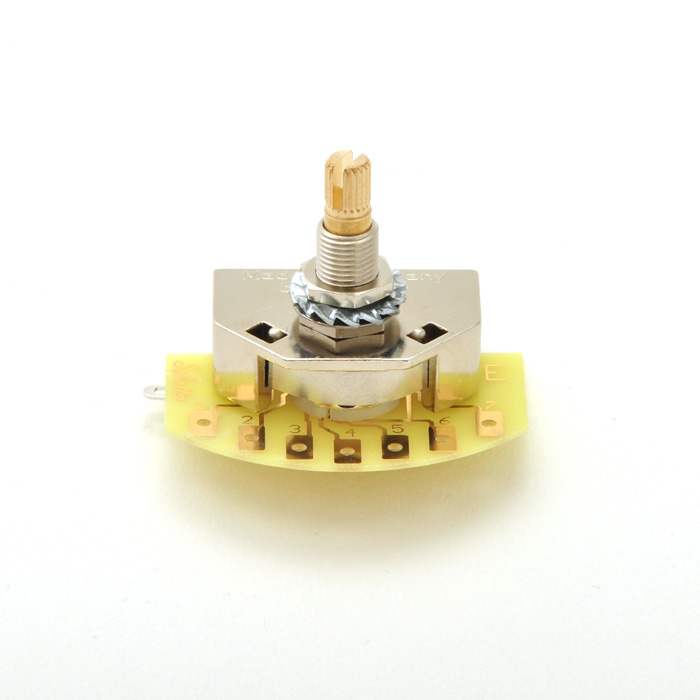

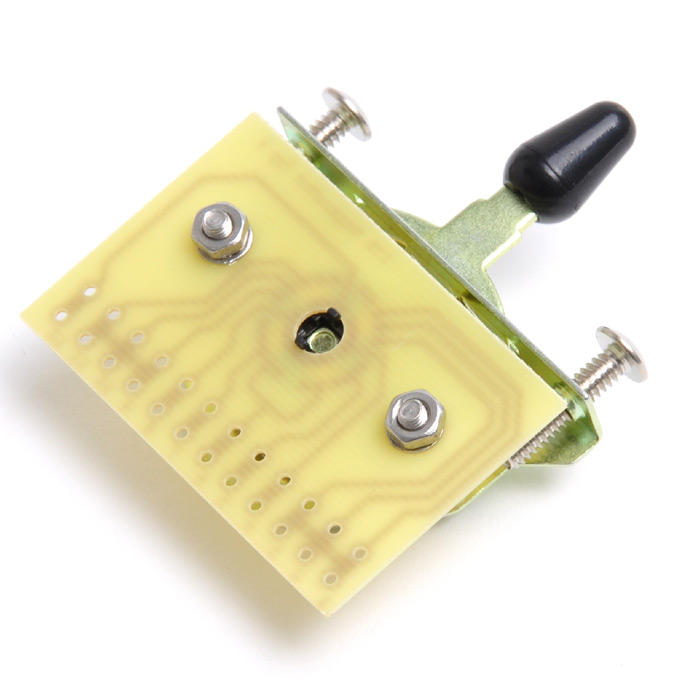

Megaswitch E

Schaltzustände bei 3 Singlecoils Position 1: Stegpickup Position 2: Mittel- und Stegpickup Position 3: Hals- und Stegpickup Position 4: Hals- und Mittelpickup Position 5: Halspickup   Anschlussplan für 3 Singlecoils 1: Mittelpickup heiß 2: Halspickup heiß 3: Ausgang 4 und 5 bleiben frei 6 und 7 gebrückt: Stegpickup heiß     Schaltzustände bei Humbucker/Singlecoil/Singlecoil Position 1: Stegpickup (Humbucker) Position 2: Mittelpickup und äußere Spule Humbucker Position 3: Halspickup und innere Spule Humbucker Position 4: Hals- und Mittelpickup Position 5: Halspickup   Anschlussplan für HSS 1: Mittelpickup heiß 2: Halspickup heiß 3: Ausgang 4: Masse 5: bleibt frei 6: Stegpickup heißer Anschluss innere Spule und "kalter" Anschluss äußere Spule     Schaltzustände bei Humbucker/Singlecoil/Humbucker Position 1: Stegpickup (Humbucker) Position 2: Mittelpickup und äußere Spule Stegpickup Position 3: Äußere Spule Halspickup und innere Spule Stegpickup Position 4: Äußere Spule Halspickup und Mittelpickup Position 5: Halspickup (Humbucker)   Anschlussplan für HSH 1: Mittelpickup heiß 2: Halspickup heißer Anschluss äußere Spule 3: Ausgang 4: Masse 5: Halspickup heißer Anschluss innere Spule und "kalter" Anschluss äußere Spule 6: Stegpickup heißer Anschluss innere Spule und "kalter" Anschluss äußere Spule 7: Stegpickup heißer Anschluss äußere Spule     Schaltzustände bei 2 Humbuckern Position 1: Stegpickup Position 2: Innere Spule Stegpickup Position 3: Äußere Spulen beider Pickups parallel Position 4: Äußere Spule Halspickup Position 5: Halspickup   Anschlussplan für 2 Humbucker 1: bleibt frei2: Halspickup heißer Anschluss äußere Spule3: Ausgang4: Masse5: Halspickup heißer Anschluss innere Spule und "kalter" Anschluss äußere Spule6: Stegpickup heißer Anschluss äußere Spule und "kalter" Anschluss innere Spule7: Stegpickup heißer Anschluss innere Spule ❯  Hersteller und Sicherheitshinweise
