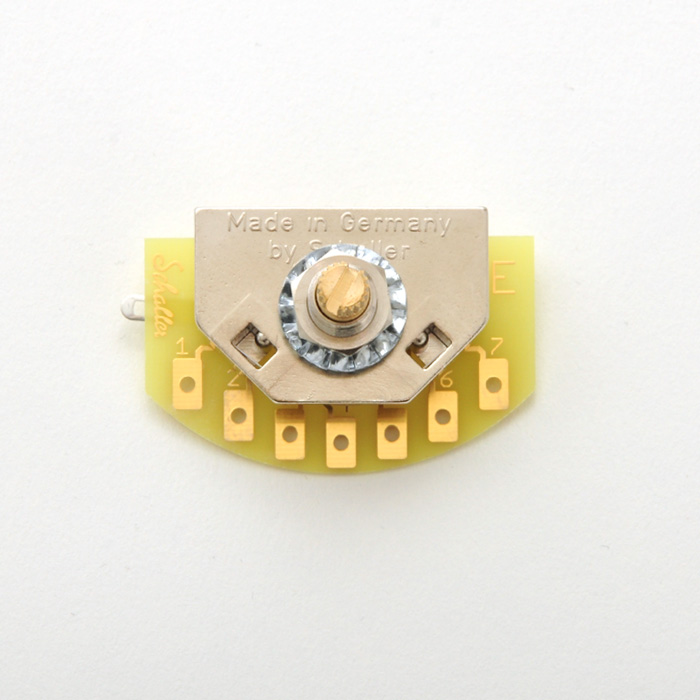

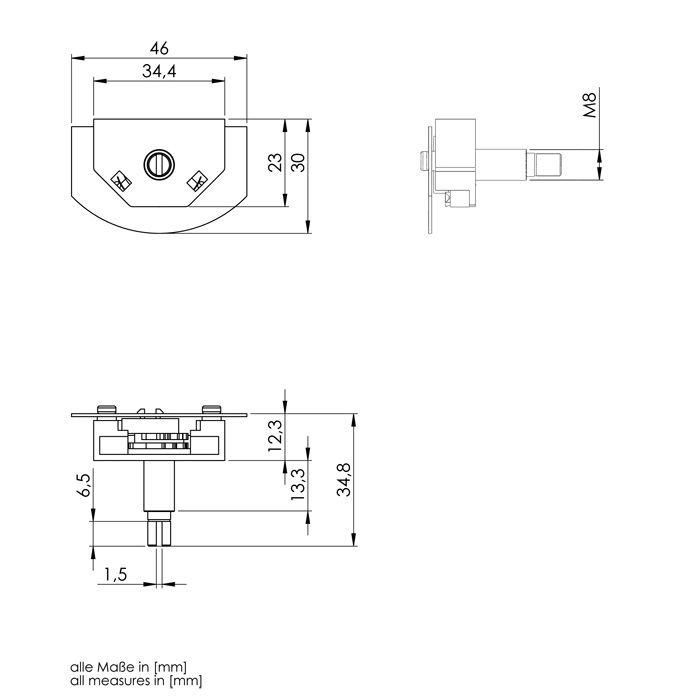

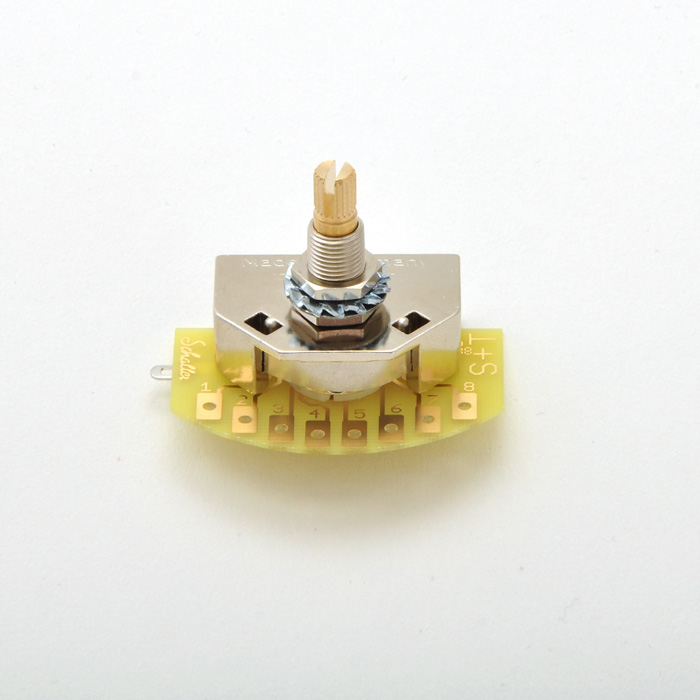

Schaller 5-fach Drehschalter, Megaswitch E

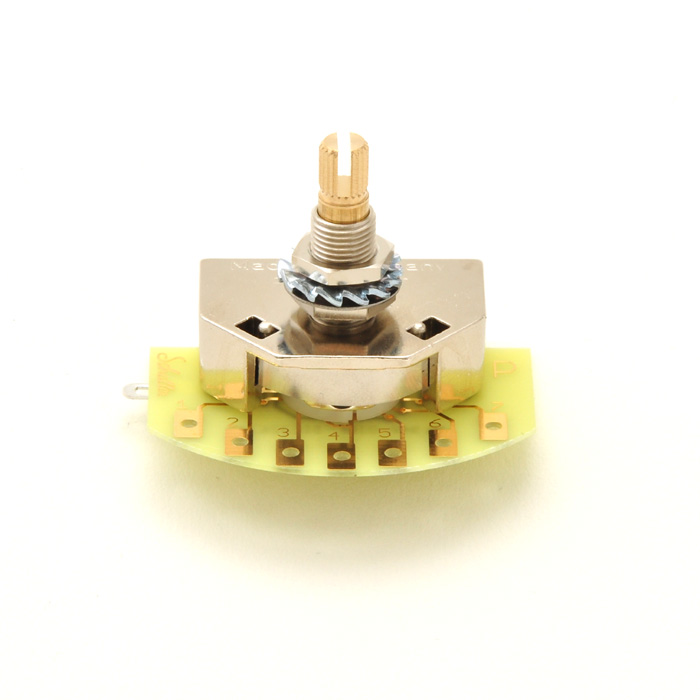

Die Schaltzustände des Megaswitch P: Position 1: Halshumbucker Position 2: innere Spulen der Humbucker parallel Position 3: innere Spulen der Humbucker seriell Position 4: äußere Spulen der Humbucker parallel Position 5: Steghumbucker Verdrahtungsanleitung für den Megaswitch P Lötöse 1: Masse Lötöse 2: Steghumbucker Minuspol (ohne Abschirmung) Lötöse 3: Halshumbucker Pluspol "heiß") Lötöse 4: Halshumbucker "Anzapfung" Lötöse 5: Masse (z.B. brücken mit Lötöse 1) Lötöse 6: Ausgang zum Volumenpoti sowie Steghumbucker "heiß"Lötöse 7: Steghumbucker "Anzapfung" Der Minuspol des Halshumbuckers kommt an Masse. Sollten innere und äußere Spulen vertauscht sein, müssen die jeweiligen Plus- und Minuspole der Humbucker vertauscht werden. Die Abschirmungen der Humbuckerkabel bleiben generell an Masse.Wenn alle Stellungen brummfrei sein sollen, dann muss die magnetische Polarität der beiden Pickups unterschiedlich sein. Bei einem der beiden Tonabnehmer muss also der Magnet umgedreht werden. Ihr könnt uns den Pickup aber auch zum Ummagnetisieren schicken. Wir berechnen dafür 20 Euro.Eine Anmerkung zum Minuspol: das ist der Anschluss des Humbuckers, der normalerweise zusammen mit der Abschirmung auf Masse gelötet wird. Für die Funktion des P-Megaswitches darf dieser Anschluss nicht generell mit Masse verbunden sein, weshalb er getrennt auf den Schalter geführt wird. ❯  Hersteller und Sicherheitshinweise

Schaltzustände bei 3 Pickups (Singlecoils oder Humbucker) Position 1: Stegpickup Position 2: Mittel- und Stegpickup Position 3: Mittelpickup Position 4: Hals- und Mittelpickup Position 5: Halspickup   Anschlussplan für 3 Pickups 1: Mittelpickup heiß 2: Halspickup heiß 3: Stegpickup heiß 4 und 8: Ausgang 5: Tonregler Mitte 6: Tonregler Hals 7:     Schaltzustände bei Humbucker/Singlecoil/Singlecoil Position 1: Stegpickup (Humbucker) Position 2: Mittelpickup und äußere Spule Humbucker Position 3: Mittelpickup Position 4: Hals- und Mittelpickup Position 5: Halspickup   Anschlussplan für HSS1: Mittelpickup heiß2: Halspickup heiß3 und 5: Stegpickup heißer Anschluss innere Spule4: Ausgang6: 7: Steghumbucker äußere Spule heißer Anschluss und innere Spule kalter Anschluss8:     Schaltzustände bei Humbucker/Singlecoil/Humbucker Position 1: Stegpickup (Humbucker) Position 2: Mittelpickup und äußere Spule Stegpickup Position 3: Mittelpickup Position 4: Äußere Spule Halspickup und Mittelpickup Position 5: Halspickup (Humbucker)   Anschlussplan für HSH 1: Mittelpickup heiß 2: Halspickup heißer Anschluss äußere Spule 3: Stegpickup heißer Anschluss äußere Spule 4: Ausgang 5: Masse 6: Halspickup heißer Anschluss innere Spule und "kalter" Anschluss äußere Spule 7: Stegpickup heißer Anschluss innere Spule und "kalter" Anschluss äußere Spule8:   ❯  Hersteller und Sicherheitshinweise

❯  Hersteller und Sicherheitshinweise

❯  Hersteller und Sicherheitshinweise

Schaltzustände bei 3 Singlecoils Position 1: Halspickup Position 2: Hals- und Mittelpickup Position 3: Steg- und Halspickup Position 4: Mittel- und Stegpickup Position 5: Stegpickup Anschlussplan 1. bis 4. frei 5. Halspickup Pluspol (heiß) und Tonpoti für Halspickup 6. Mittelpickup Pluspol (heiß) 7. Stegpickup Pluspol und Tonpoti für Stegpickup 8. Ausgang 9. bis 12. frei Die beiden Tonpotis müssen mit getrennten Kondensatoren versehen werden. Bei dieser Schaltung sind alle 5 Positionen über ein Tonpoti beeinflussbar.   Schaltzustände bei Singlecoil/Singlecoil/Steghumbucker Position 1: Halspickup Position 2: Halspickup und Mittelpickup Position 3: Halspickup und gesplitteter Humbucker (halsseitige Spule) Position 4: Steghumbucker gesplittet (stegseitige Spule) und Mittelpickup Position 5: Steghumbucker Anschlussplan 1. Ausgang bzw. verbinden mit 8 2. Masse 3. frei 4. Steghumbucker serielle Verbindung 5. Halspickup Pluspol (heiß) 6. Mittelpickup Pluspol (heiß 7. Stegpickup Pluspol (heiß) 8. Ausgang 9. bis 12. frei Alle Minuspole und Abschirmkabel der Pickups an Masse   Schaltzustände bei Humbucker/Singlecoil/Humbucker Position 1: Halshumbucker Position 2: Halshumbucker, gesplittet (halsseitige Spule) und Mittelpickup Position 3: Steghumbucker, gesplittet (stegseitige Spule) und Halshumbucker, gesplittet (halsseitige Spule) Position 4: Steghumbucker, gesplittet (halsseitige Spule) und Mittelpickup Position 5: Steghumbucker Anschlussplan 1. Ausgang (bzw. verbinden mit 8) 2. Masse 3. frei 4. Steghumbucker serielle Verbindung 5. Halspickup, Pluspol (heiß) 6. Mittelpickup, Pluspol (heiß) 7. Steghumbucker, Pluspol (heiß) 8. Ausgang 9. frei 10. Masse 11. Verbinden mit 10 12. Halshumbucker serielle Verbindung Alle Minuspole und Abschirmkabel der Pickups an Masse   Schaltzustände bei 2 Humbuckern Position 1: Halspickup Position 2: Halshumbucker gesplittet, halsseitige Spule Position 3: Halspickup und Stegpickup, beide gesplittet Position 4: Stegpickup gesplittet, stegseitige Spule Position 5: Stegpickup Anschlussplan 1. Masse 2. Verbinden mit 1 3. frei 4. Steghumbucker serielle Verbindung 5. Halshumbucker Pluspol (heiß) 6. frei 7. Steghumbucker Pluspol (heiß 8. Ausgang 9. frei 10. Masse 11. Verbinden mit 10 12. Halshumbucker serielle Verbindung Alle Minuspole und Abschirmkabel an Masse   Weitere Schaltungsoptionen findet ihr hier.   ❯  Hersteller und Sicherheitshinweise
