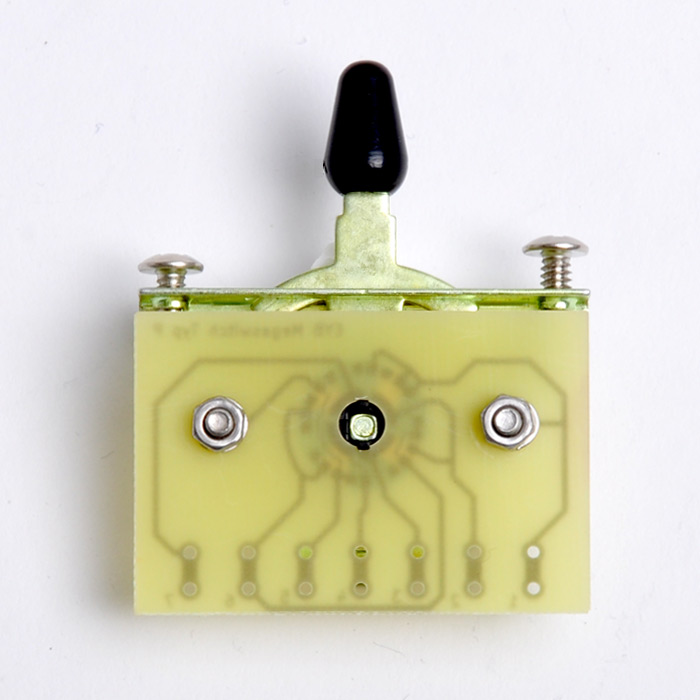

Megaswitch P
21,50 €
Produktinformationen "Megaswitch P"
Lötöse 7: Steghumbucker serielle Verbindung ("Anzapfung")
Der Minuspol des Halshumbuckers kommt an Masse. Sollten innere und äußere Spulen vertauscht sein, müssen die jeweiligen Plus- und Minuspole der Humbucker vertauscht werden. Die Abschirmungen der Humbuckerkabel bleiben generell an Masse.
Wenn alle Stellungen brummfrei sein sollen, dann muss die magnetische Polarität der beiden Pickups unterschiedlich sein. Bei einem der beiden Tonabnehmer muss also der Magnet umgedreht werden. Ihr könnt uns den Pickup aber auch zum Ummagnetisieren schicken. Wir berechnen dafür 20 Euro.
Eine Anmerkung zum Minuspol: das ist der Anschluss des Humbuckers, der normalerweise zusammen mit der Abschirmung auf Masse gelötet wird. Für die Funktion des P-Megaswitches darf dieser Anschluss nicht generell mit Masse verbunden sein, weshalb er getrennt auf den Schalter geführt wird.
Anmelden
Accessory Items
Die Schaltzustände des Megaswitch P: Position 1: Halshumbucker Position 2: innere Spulen der Humbucker parallel Position 3: innere Spulen der Humbucker seriell Position 4: äußere Spulen der Humbucker parallel Position 5: Steghumbucker Verdrahtungsanleitung für den Megaswitch P Lötöse 1: Masse Lötöse 2: Steghumbucker Minuspol (ohne Abschirmung) Lötöse 3: Halshumbucker Pluspol "heiß") Lötöse 4: Halshumbucker "Anzapfung" Lötöse 5: Masse (z.B. brücken mit Lötöse 1) Lötöse 6: Ausgang zum Volumenpoti sowie Steghumbucker "heiß"Lötöse 7: Steghumbucker "Anzapfung" Der Minuspol des Halshumbuckers kommt an Masse. Sollten innere und äußere Spulen vertauscht sein, müssen die jeweiligen Plus- und Minuspole der Humbucker vertauscht werden. Die Abschirmungen der Humbuckerkabel bleiben generell an Masse.Wenn alle Stellungen brummfrei sein sollen, dann muss die magnetische Polarität der beiden Pickups unterschiedlich sein. Bei einem der beiden Tonabnehmer muss also der Magnet umgedreht werden. Ihr könnt uns den Pickup aber auch zum Ummagnetisieren schicken. Wir berechnen dafür 20 Euro.Eine Anmerkung zum Minuspol: das ist der Anschluss des Humbuckers, der normalerweise zusammen mit der Abschirmung auf Masse gelötet wird. Für die Funktion des P-Megaswitches darf dieser Anschluss nicht generell mit Masse verbunden sein, weshalb er getrennt auf den Schalter geführt wird. ❯ Hersteller und Sicherheitshinweise
Gitarren benötigen fast ausnahmslos Monobuchsen. Falls man 2 Signale getrennt herausführen möchte, benötigt man eine Stereobuchse. Auch für das aktivieren einer Onboard-Elektronik durch das reinstecken des Klinkensteckers braucht man eine Stereobuchse. ❯ Hersteller und Sicherheitshinweise
