Schalterplatte, schwarz

❯  Hersteller- und Sicherheitshinweise

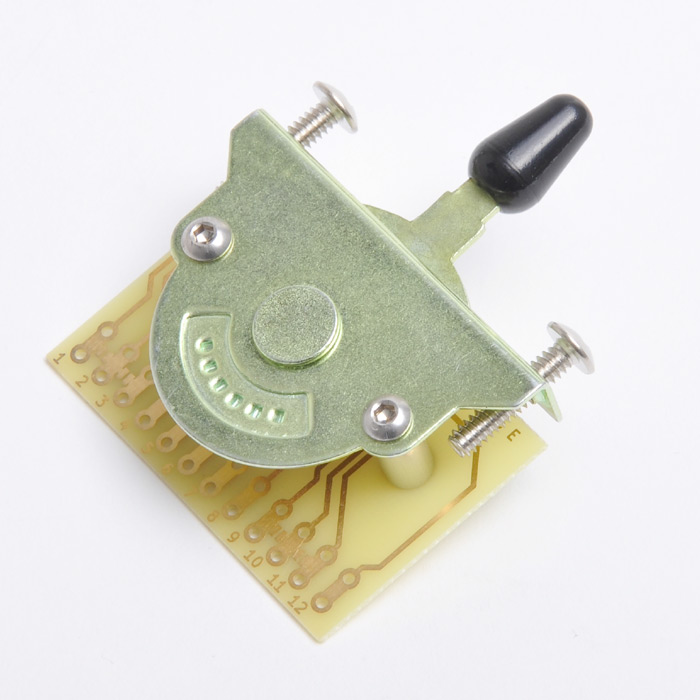

Diese offenen Pickupwahlschalter wurden jahrzehntelang von Fender verwendet und werden in Fachkreisen wegen ihrer robusten Bauweise und ihrer sahnigen Gängigkeit in höchstem Maße geschätzt. Austauschknöpfe für diesen Schalter müssen eine Schlitzweite von 5mm haben. ❯  Hersteller und Sicherheitshinweise

❯  Hersteller- und Sicherheitshinweise

Schaltzustände bei 3 Singlecoils Position 1: Halspickup Position 2: Hals- und Mittelpickup Position 3: Steg- und Halspickup Position 4: Mittel- und Stegpickup Position 5: Stegpickup Anschlussplan 1. bis 4. frei 5. Halspickup Pluspol (heiß) und Tonpoti für Halspickup 6. Mittelpickup Pluspol (heiß) 7. Stegpickup Pluspol und Tonpoti für Stegpickup 8. Ausgang 9. bis 12. frei Die beiden Tonpotis müssen mit getrennten Kondensatoren versehen werden. Bei dieser Schaltung sind alle 5 Positionen über ein Tonpoti beeinflussbar.   Schaltzustände bei Singlecoil/Singlecoil/Steghumbucker Position 1: Halspickup Position 2: Halspickup und Mittelpickup Position 3: Halspickup und gesplitteter Humbucker (halsseitige Spule) Position 4: Steghumbucker gesplittet (stegseitige Spule) und Mittelpickup Position 5: Steghumbucker Anschlussplan 1. Ausgang bzw. verbinden mit 8 2. Masse 3. frei 4. Steghumbucker serielle Verbindung 5. Halspickup Pluspol (heiß) 6. Mittelpickup Pluspol (heiß 7. Stegpickup Pluspol (heiß) 8. Ausgang 9. bis 12. frei Alle Minuspole und Abschirmkabel der Pickups an Masse   Schaltzustände bei Humbucker/Singlecoil/Humbucker Position 1: Halshumbucker Position 2: Halshumbucker, gesplittet (halsseitige Spule) und Mittelpickup Position 3: Steghumbucker, gesplittet (stegseitige Spule) und Halshumbucker, gesplittet (halsseitige Spule) Position 4: Steghumbucker, gesplittet (halsseitige Spule) und Mittelpickup Position 5: Steghumbucker Anschlussplan 1. Ausgang (bzw. verbinden mit 8) 2. Masse 3. frei 4. Steghumbucker serielle Verbindung 5. Halspickup, Pluspol (heiß) 6. Mittelpickup, Pluspol (heiß) 7. Steghumbucker, Pluspol (heiß) 8. Ausgang 9. frei 10. Masse 11. Verbinden mit 10 12. Halshumbucker serielle Verbindung Alle Minuspole und Abschirmkabel der Pickups an Masse   Schaltzustände bei 2 Humbuckern Position 1: Halspickup Position 2: Halshumbucker gesplittet, halsseitige Spule Position 3: Halspickup und Stegpickup, beide gesplittet Position 4: Stegpickup gesplittet, stegseitige Spule Position 5: Stegpickup Anschlussplan 1. Masse 2. Verbinden mit 1 3. frei 4. Steghumbucker serielle Verbindung 5. Halshumbucker Pluspol (heiß) 6. frei 7. Steghumbucker Pluspol (heiß 8. Ausgang 9. frei 10. Masse 11. Verbinden mit 10 12. Halshumbucker serielle Verbindung Alle Minuspole und Abschirmkabel an Masse   Weitere Schaltungsoptionen findet ihr hier.   ❯  Hersteller und Sicherheitshinweise
