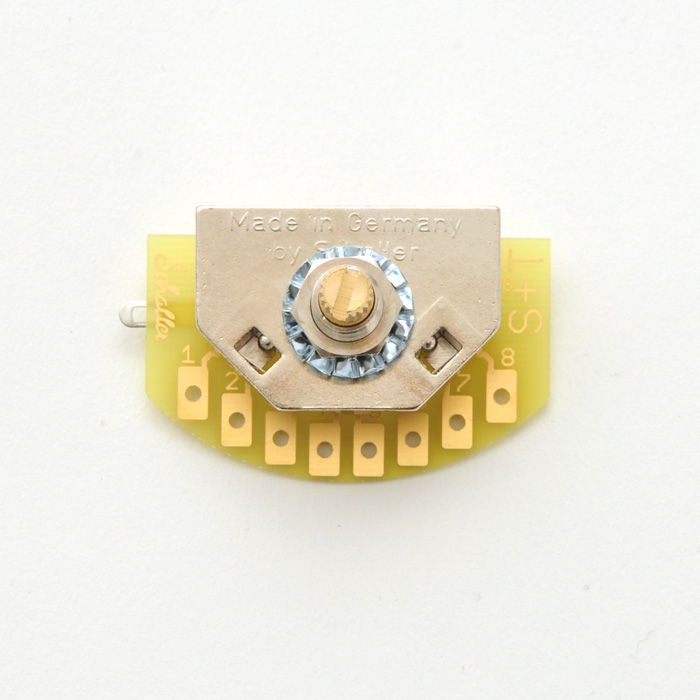

Schaller 5-fach Drehschalter, Megaswitch S

Schaltzustände bei 3 Singlecoils Position 1: Stegpickup Position 2: Mittel- und Stegpickup Position 3: Hals- und Stegpickup Position 4: Hals- und Mittelpickup Position 5: Halspickup   Anschlussplan für 3 Singlecoils 1: Mittelpickup heiß 2: Halspickup heiß 3: Ausgang 4 und 5 bleiben frei 6 und 7 gebrückt: Stegpickup heiß     Schaltzustände bei Humbucker/Singlecoil/Singlecoil Position 1: Stegpickup (Humbucker) Position 2: Mittelpickup und äußere Spule Humbucker Position 3: Halspickup und innere Spule Humbucker Position 4: Hals- und Mittelpickup Position 5: Halspickup   Anschlussplan für HSS 1: Mittelpickup heiß 2: Halspickup heiß 3: Ausgang 4: Masse 5: bleibt frei 6: Stegpickup heißer Anschluss innere Spule und "kalter" Anschluss äußere Spule     Schaltzustände bei Humbucker/Singlecoil/Humbucker Position 1: Stegpickup (Humbucker) Position 2: Mittelpickup und äußere Spule Stegpickup Position 3: Äußere Spule Halspickup und innere Spule Stegpickup Position 4: Äußere Spule Halspickup und Mittelpickup Position 5: Halspickup (Humbucker)   Anschlussplan für HSH 1: Mittelpickup heiß 2: Halspickup heißer Anschluss äußere Spule 3: Ausgang 4: Masse 5: Halspickup heißer Anschluss innere Spule und "kalter" Anschluss äußere Spule 6: Stegpickup heißer Anschluss innere Spule und "kalter" Anschluss äußere Spule 7: Stegpickup heißer Anschluss äußere Spule     Schaltzustände bei 2 Humbuckern Position 1: Stegpickup Position 2: Innere Spule Stegpickup Position 3: Äußere Spulen beider Pickups parallel Position 4: Äußere Spule Halspickup Position 5: Halspickup   Anschlussplan für 2 Humbucker 1: bleibt frei2: Halspickup heißer Anschluss äußere Spule3: Ausgang4: Masse5: Halspickup heißer Anschluss innere Spule und "kalter" Anschluss äußere Spule6: Stegpickup heißer Anschluss äußere Spule und "kalter" Anschluss innere Spule7: Stegpickup heißer Anschluss innere Spule ❯  Hersteller und Sicherheitshinweise

Die Schaltzustände des Megaswitch P: Position 1: Halshumbucker Position 2: innere Spulen der Humbucker parallel Position 3: innere Spulen der Humbucker seriell Position 4: äußere Spulen der Humbucker parallel Position 5: Steghumbucker Verdrahtungsanleitung für den Megaswitch P Lötöse 1: Masse Lötöse 2: Steghumbucker Minuspol (ohne Abschirmung) Lötöse 3: Halshumbucker Pluspol "heiß") Lötöse 4: Halshumbucker "Anzapfung" Lötöse 5: Masse (z.B. brücken mit Lötöse 1) Lötöse 6: Ausgang zum Volumenpoti sowie Steghumbucker "heiß"Lötöse 7: Steghumbucker "Anzapfung" Der Minuspol des Halshumbuckers kommt an Masse. Sollten innere und äußere Spulen vertauscht sein, müssen die jeweiligen Plus- und Minuspole der Humbucker vertauscht werden. Die Abschirmungen der Humbuckerkabel bleiben generell an Masse.Wenn alle Stellungen brummfrei sein sollen, dann muss die magnetische Polarität der beiden Pickups unterschiedlich sein. Bei einem der beiden Tonabnehmer muss also der Magnet umgedreht werden. Ihr könnt uns den Pickup aber auch zum Ummagnetisieren schicken. Wir berechnen dafür 20 Euro.Eine Anmerkung zum Minuspol: das ist der Anschluss des Humbuckers, der normalerweise zusammen mit der Abschirmung auf Masse gelötet wird. Für die Funktion des P-Megaswitches darf dieser Anschluss nicht generell mit Masse verbunden sein, weshalb er getrennt auf den Schalter geführt wird. ❯  Hersteller und Sicherheitshinweise
